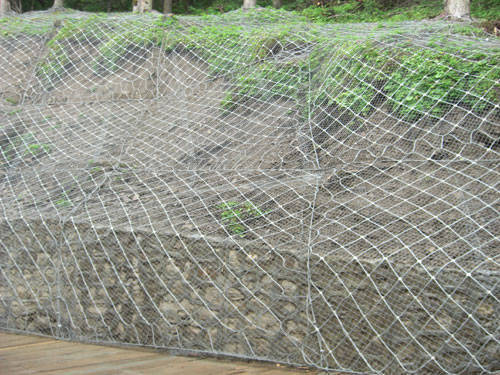

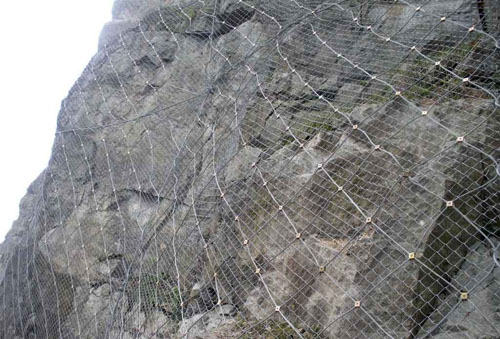

SNS柔性防護網-主動系列適用于緊靠建筑設施旁（無緩沖地帶）的風化剝落坡面，采用覆蓋固定式：預應力使山坡成為一個牢固的整體，把災害消滅在萌芽狀態。 主要產品有以下幾種類型： Z1型（石夾土，以石為主、石崩）：錨桿、支撐繩、鋼絲網、格柵網。 Z2型（土夾石，以土為主、土崩）：錨桿、釘板（或暗筍、錨索），三維稀土合金高強度抗腐蝕鋼絲網（1380-1880N/mm3）、植被綠化。
SNS 主動柔性防護系統主要構件及特征
|
常用主動網結構配置及防護功能 （符合 鐵道行業標準： TB/T 3089—2004及"中華人民共和國交通行業標準:JT/T528-2004） |
|
型號
|
網 型
|
結構配置
|
主要防護功能
|
|
GAR1 (普通簡單型)
|
鋼絲繩網
|
邊沿（或上沿）鋼絲繩錨桿 +支撐繩+縫合繩 （ DO/08/300 鋼繩網＋上下沿錨固＋上下沿（或橫向）支撐繩）
|
圍護作用，限制落石運動范圍，部分仰制崩塌的發生
|
|
GAR2 (普通型)
|
鋼絲繩網
|
系統鋼絲繩錨桿 +支撐繩+縫合繩，孔口凹坑+張拉 [ 或 邊沿（上沿）錨固（鋼索錨桿 2-4 m 距 4.5m ） + 縱橫向支撐繩（ 2- ∮ 16 ） + 鋼絲繩網（◇ 08/300/4*4 ㎡） + 縫合繩（∮ 8 ）]
|
坡面加固，仰制崩塌和風化剝落、的發生，限制局部或少量落石運動范圍
|
|
GPS1 (普通常用型)
|
鋼絲繩網+鋼絲格柵
|
同 GAR1+鋼絲格柵 (GAR1＋SO/2.2/50鐵絲格柵)
|
同 GAR1，有小塊落實時選用
|
|
★ GPS2 (普通常用型)
|
鋼絲繩網 +鋼絲格柵
|
同 GAR2+鋼絲格柵 [或 邊沿（上沿）錨固（鋼索錨桿2-4 m 距4.5m）+縱橫向支撐繩（2- ∮ 16）+鋼絲繩網（◇08/300/4*4㎡）+縫合繩（∮8）+SO/2.2/50鐵絲格柵+系統錨固]
|
同 GAR2，有小塊危石或土質邊坡時選用
|
|
GER1
|
鋼絲格柵
|
同GAR1但用鐵線縫合（ SO/2.2/50 鐵絲格柵，上下沿錨固，上下沿支撐繩）
|
同GAR1，但落石塊體較小且壽命要求較短時選用，以碎落防護為主
|
|
GER2
|
鋼絲格柵
|
同GAR2但用鐵線縫合（ SO/2.2/50 鐵絲格柵，上下沿錨固，縱橫沿支撐繩）
|
同GAR2，但危石塊體較小且壽命要求較短時采用
|
|
GTC-65A
|
高強度鋼絲格柵
|
預應力鋼筋錨桿+孔口凹坑+縫合繩（根據需要選用邊界支撐繩和鋼絲繩錨桿）
|
同GPS2，能滿足可達100年的更長的防腐壽命要求，但其加固能力僅為其70%~80%左右，不適合于體積大于1立方米大塊孤危石加固
|
|
GTC-65B
|
高強度格柵
|
預應力鋼筋錨桿（根據需要選用邊界支撐繩和鋼絲繩錨桿）
|
同GAR1，能滿足可達100年的更長的防腐壽命要求，但不適合于體積大于1立方米大塊落石防護
|
|
MG - GPS2
|
鋼絲繩網 +鋼絲格柵+深度固坡 鋼筋 錨桿
|
同 GPS2+鋼絲格柵 +深度固坡 鋼筋錨桿 [或 邊沿（上沿）錨固（ 深度固坡 鋼筋錨桿 2-8 m 間距模數2.25m）+縱橫向支撐繩（ ∮ 16/ ∮ 12）+鋼絲繩網（◇08/300/4*4㎡）+縫合繩（∮8）+SO/2.2/50鐵絲格柵+系統錨固 張拉墊板]
|
坡面 加固 +坡體深層錨固，仰制 坡體 崩塌和 表層風化剝落的發生，限制 坡體 滑坡及局部落石運動范圍 .可用于有小塊危石或土質或土夾石邊坡的治理.
|
|
MG - GPS2-L
|
同 MG - GPS2
|
同 MG - GPS2+坡面織草綠化
|
同 MG - GPS2+坡面織草綠化
|
|
注：1、上表型號中后邊數字代表被動防護網的能量吸收能力；如“050”表示系統最大能量吸收能力為 500kj，“150”表示系統最大能量吸收能力為1500kj，依次類推；
2、以上被動柔性防護系統“主要構件及特征”如有與你的設計圖不完全符合之處，本公司可按照你的設計圖要求進行加工制造；3、產品質量標準均符合“中華人民共和國鐵道行業標準：TB/T 3089—2004”及"中華人民共和國交通行業標準JT/T528-2004".
|
